비디오 스플라이서 · Video Splicer / 비디오 스플라이서

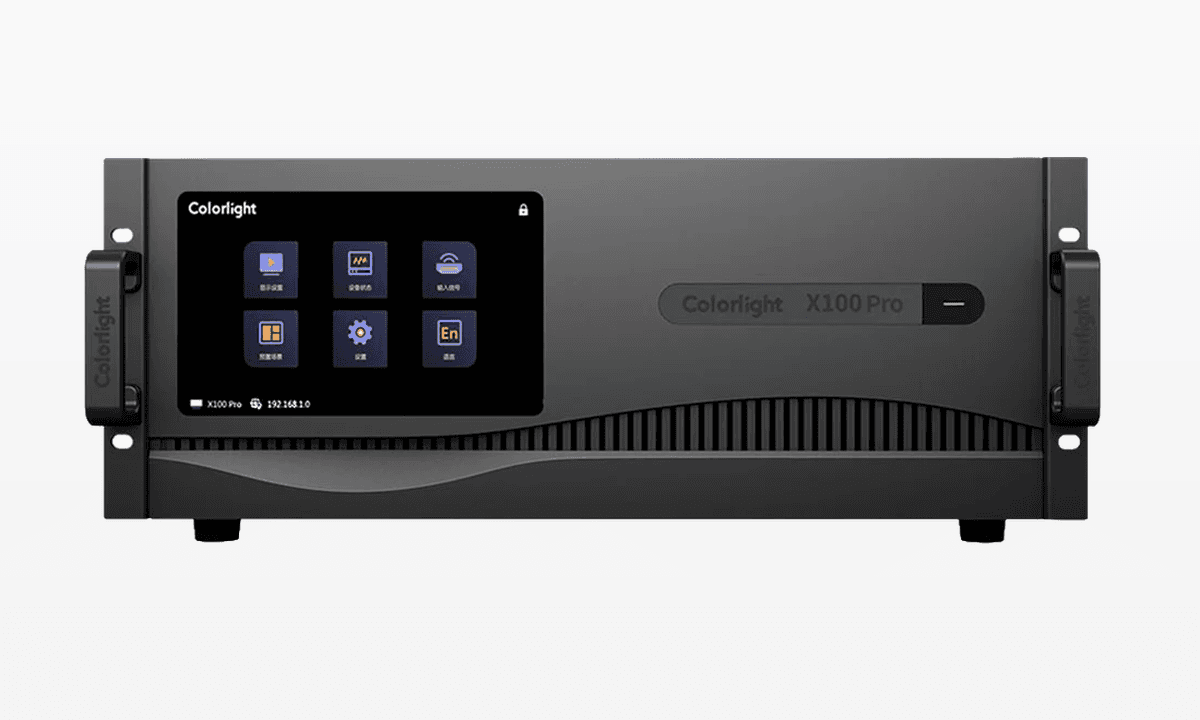

X100 Pro-4U

대형 LED 비디오월·LCD/DLP 스플라이싱 화면·초고해상도 영상월을 위한 4U 비디오 스플라이서.

최대 4096×2160@60Hz 입출력 / 2,600만 픽셀 로딩 / 16개 비디오 출력 / 32개 입력 윈도우 동시 처리. 모듈형 입출력 보드 구성, HDMI·DP·SDI·GbE·10G Fiber 등 다양한 포맷, HDR10·HLG 지원, 듀얼 파워 이중화로 라이브 방송·전시·관제실 환경에 최적화.

X100 Pro-4U
4K@60Hz
입출력 해상도
26Mpixels
최대 로딩 픽셀
4U
섀시 (랙 마운트)
32
최대 입력 윈도우
16
최대 비디오 출력
2,000
프리셋 저장

사양

처리 사양

제품 유형
Video Splicer / 비디오 스플라이서
입력 해상도
최대 4096 × 2160 @ 60Hz
출력 해상도
최대 4096 × 2160 @ 60Hz
최대 로딩 픽셀
2,600만 px
최대 가로/세로
16,384 px
커스텀 프레임레이트
23.98 ~ 240Hz
HDR
HDR10, HLG 지원

I/O 사양 (모듈형)

입력 보드
최대 4개 (11종 보드 중 선택)
출력 보드
최대 4개 (5종 보드 중 선택)
최대 입력 윈도우
32개
최대 비디오 출력
16개
지원 입력
HDMI · DP · SDI · DVI · VGA · CVBS · IP
지원 출력
1G Ethernet ×10 · 10G Fiber ×2 · HDMI 2.0 · HDMI ×4 · DVI ×4 (보드별)
LED 출력 포트
GbE 최대 40 / 10G Fiber 최대 4+4 Backup
다중 입력 처리
4× 4K 또는 16× 1080P 동시
Genlock
GENLOCK IN / LOOP 지원
3D
3D VESA 포트 (별도 3D 장비 필요)
프리뷰 출력
2K 프리뷰 1채널 (HDMI 1.3, 1920×1080@60Hz) + 소프트웨어·전면 패널 모니터링

제어 · 전원

제어 방식
터치스크린 · LAN · RS232 · Web · Kylin 플랫폼
프리셋 관리
최대 2,000개 + 프리셋 투어 스케줄
안정성
Ethernet/Fiber 백업 · 장비 간 백업 · 듀얼 파워 이중화
유지보수
USB · Web 기반 프로그램/이미지 업그레이드
전원
AC 100 ~ 240V, 50/60Hz
최대 소비전력
120W

물리 · 환경

섀시
4U (랙 마운트)
크기 (W×H×D)
483.0 × 177.8 × 406.1 mm
무게
11.55 kg (순중량)
동작 온도
10℃ ~ 45℃
인증
CCC · CB · CE · FCC · IC · cTUVus · KC · UKCA · EAC · BIS · RoHS

핵심 기능

기능을 카테고리별로 정리했습니다.

신호 처리

6
대형 화면 스플라이싱모듈형 입출력4K 입출력LED 출력 지원다중 창 구성HDR 지원

색상·이미지

1
독립 색상 관리

안정성·동기화

1
안정성 (이중화)

콘텐츠 관리

1
프리셋 2,000개

I/O 포트

후면 패널 5영역 구성. 입력·출력 보드는 모듈형으로 슬롯별 교체 가능.

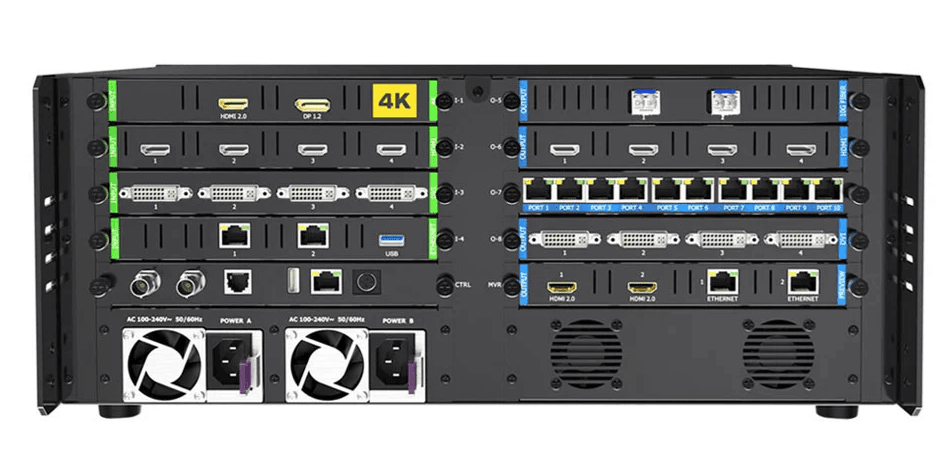

X100 Pro-4U 후면 패널

1Power · 전원

AC 100~240V, 50/60Hz. 듀얼 파워 이중화 지원 (백업 전원은 옵션 별매).

2Main board · 메인 보드

GENLOCK IN / LOOP, RS232 시리얼, USB 2.0, GbE 제어, 3D 포트.

3Input board · 입력 보드

모듈

최대 4슬롯. 입력 보드 10종 호환 (HDMI · DP · SDI · DVI · VGA · CVBS · IP 등).

4Output board · 출력 보드

모듈

최대 4슬롯. 출력 보드 5종 호환 (1G Ethernet ×10 · 10G Fiber ×2 · HDMI 2.0 · HDMI ×4 · DVI ×4).

5Preview & Monitoring · 프리뷰

2K 1채널 프리뷰 + 실시간 출력 모니터링. HDMI 1.3 (1920×1080@60Hz) + 소프트웨어.

X100 Pro 시리즈 비교

섀시 폼팩터에 따른 입출력 보드 / 윈도우 / 출력 차이.· 헤더의 모델명 클릭 시 해당 모델로 이동합니다.

항목X100 Pro-4U현재X100 Pro-7U
섀시4U7U
최대 로딩2,600만 px5,200만 px
입력 보드최대 4개최대 8개
출력 보드최대 4개최대 8개
최대 입력 윈도우3264
최대 비디오 출력1632
최대 소비전력120W230W
무게11.55kg15.6kg
